ZR-YJLV 鋁芯阻燃交聯聚乙烯絕緣聚氯乙烯護套電力電纜 交聯聚乙烯絕緣的電纜導體長期允許工作溫度應不超過90℃，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250℃。＊ 敷設電纜時的環境溫度應不低于0℃，敷設時，不受落差限制，維修簡便。
ZR-YJLV 鋁芯阻燃交聯聚乙烯絕緣聚氯乙烯護套電力電纜
的詳細介紹

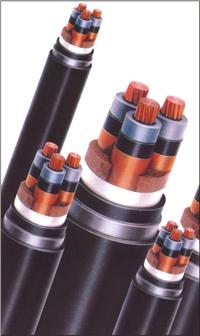

ZR-YJLV 鋁芯阻燃交聯聚乙烯絕緣聚氯乙烯護套電力電纜
額定電壓0.6/1kv聚氯乙烯/交聯聚乙烯絕緣、聚氯乙烯護套（阻燃）電力電纜執行GB/T12706-2002等效IEC60502-1997，阻燃型電纜燃燒特性執行GA306-2001、IEC332-1992標準。
2、使用特性：
＊ 聚氯乙烯絕緣的電纜導體長期允許工作溫度應不超過70℃，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過160℃。
＊ 交聯聚乙烯絕緣的電纜導體長期允許工作溫度應不超過90℃，短路時（最長持續時間不超過5S），電纜導體的最高溫度不超過250℃。
＊ 敷設電纜時的環境溫度應不低于0℃，敷設時，不受落差限制，維修簡便。
＊ 敷設電纜時其最小彎曲半徑應不小于電纜外徑的10倍，鎧裝電纜最小彎曲半徑應不小于電纜的12倍，五芯電纜最小彎曲半徑不小于電纜15倍。
3、產品用途：
＊ 該產品適用于額定電壓0.6/1kv的場合中，供輸配電能之用（阻燃電纜適用于高層建筑、地鐵、發電站、大型工礦企業等電纜敷設密度大，防火要求嚴格的場合）。
4、型號名稱及使用范圍
|
型號
|
名稱
|
適用范圍
|
|
銅芯
|
鋁芯
|
|
VV
ZR-VV
|
VLV
ZR-VLV
|
聚氯乙烯絕緣聚氯乙烯護套電力電纜
聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
敷設在室內、隧道內、管道中、電纜不能受機械外力作用 |
|
VV22
ZR-VV22
|
VLV22
ZR-VLV22
|
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
敷設在室內、隧道內、管道中、敷設在地下，電纜能受機械外力作用 |
|
YJV
ZR-YJV
|
YJLV
ZR-YJLV
|
交聯聚乙烯絕緣、聚氯乙烯護套電力電纜
交聯聚乙烯絕緣、聚氯乙烯護套阻燃電力電纜 |
敷設在室內、隧道內、管道中、電纜不能受機械外力作用 |
|
YJV22
ZR-YJV22
|
YJLV22
ZR-YJLV22
|
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜
|
敷設在室內、隧道內、管道中、敷設在地下，電纜能受機械外力作用 |
5、生產范圍
|
型號
|
標稱截面mm2
|
|
單芯
|
二芯
|
三芯
|
四芯
|
五芯
|
VV
ZR-VV |
VLV
ZR-VLV |
1.5-800
|
1.5-300
|
1.5-300
|
1.5-300
|
1.5-300
|
VV22
ZR-VV22 |
VLV22
ZR-VLV22 |
---
|
4-300
|
4-300
|
4-300
|
4-300
|
YJV
ZR-YJV |
YJLV
ZR-YJLV |
1.5-800
|
1.5-300
|
YJV22
ZR-YJV22 |
YJLV22
ZR-YJLV22 |
---
|
4-300
|
線芯分色
|
芯數
|
絕緣線芯分色
|
|
主線芯
中性線芯
|
中性線芯
|
中性線芯（第五芯）
|
|
1
|
任意色
紅
|
---
|
---
|
|
2
|
藍
|
|
3
|
紅 黃 綠
|
---
|
|
3+1
|
藍
|
|
4
|
|
3+2
|
黑
|
|
4+1
|
紅 黃 綠 藍
|
---
|
黑
|
6、技術指標
0.6/1kv成品電纜絕緣電阻，換算到20℃的電阻值應不小于36.7MΩ.km,成品電纜在室溫下，應經受交流50HZ，3.5KV試驗電壓的耐壓試驗，試驗穩定持續時間5分鐘不擊穿。
電纜敷設安裝后應直流耐壓試驗。
建議試驗電壓為4Uo（Uo為導體對地電壓，本產品為0.6/1KV）時間為5分鐘。阻燃電纜的陰燃特性，通過GB12666.5—1990和IEC332—1992成束垂直燃燒試驗要求。
|
標稱截面mm2
|
20℃時直流電阻(Ω/KM)不大于
|
|
銅芯
|
鋁芯
|
|
1.5
|
12.1
|
---
|
|
2.5
|
7.41
|
12.1
|
|
4
|
4.61
|
7.41
|
|
6
|
3.08
|
4.61
|
|
10
|
1.83
|
3.08
|
|
16
|
1.15
|
1.91
|
|
25
|
0.727
|
1.20
|
|
35
|
0.524
|
0.868
|
|
50
|
0.387
|
0.641
|
|
70
|
0.268
|
0.443
|
|
95
|
0.193
|
0.320
|
|
120
|
0.153
|
0.253
|
|
150
|
0.124
|
0.206
|
|
185
|
0.0991
|
0.164
|
|
240
|
0.0754
|
0.125
|
|
300
|
0.0601
|
0.100
|
|
400
|
0.0470
|
0.0778
|
|
500
|
0.0366
|
0.0605
|
|
630
|
0.0283
|
0.0469
|
|
